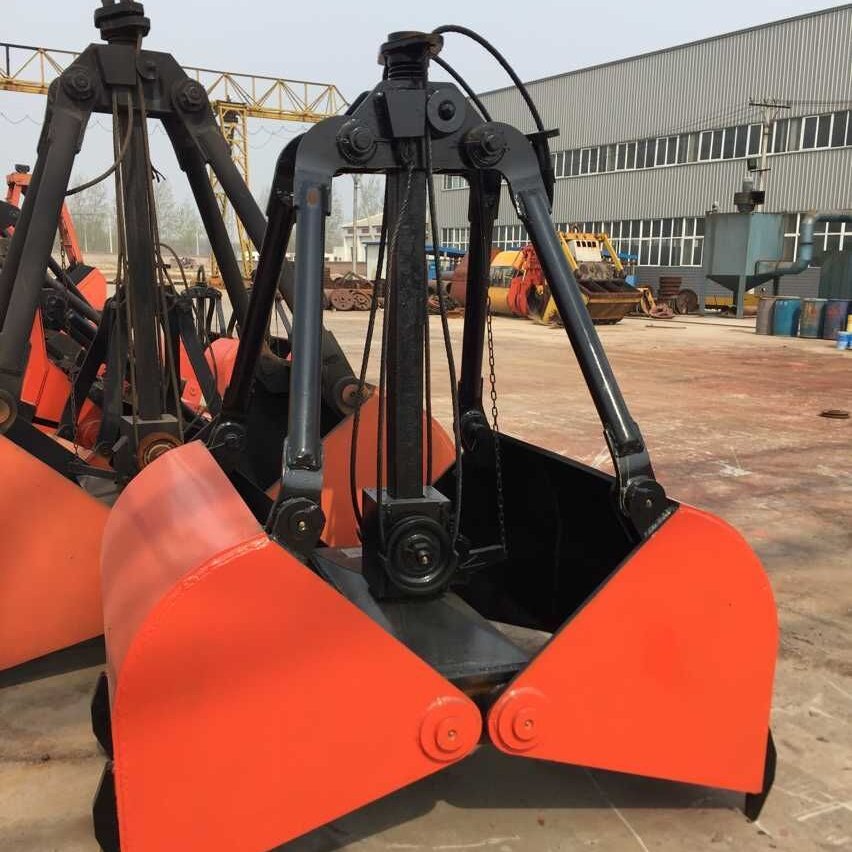

- 单绳抓斗X5 亚重0.5立方轻型水下单绳悬挂
详细信息
型号：X5 品牌：亚重 成槽深度：100 mm 成槽厚度：100 mm 抓斗开启时间：5 s 抓斗闭合时间：5 s
单绳悬挂抓斗用于只有一个起升卷筒的普通起重机上，开闭自如，具有开闭机构新颖、装卸料时用于水下、陆上作业。结构简单，工作可靠，使用时直接挂于设备吊钩上，依靠吊钩升降，通过抓斗自动搬动开口机构手柄，致使锁扣锁钉拉出，由钢丝绳起升。带动开合机构及轴头一起沿方杆上升，抓斗即打开，然后钢丝绳下降，开合机构自动下落，当锁扣锁钉卡入方杆槽里，再起升钢丝绳则开合机构不动，抓斗自动闭合。即能完成自抓、自卸动作。适用于砂、煤、碎石、粮食和水下之物的松散物料的抓卸、搬运等，是普通起重机的理想辅助工具。
工作原理
抓斗工作的过程为：在抓都快要到达地面的时候，用液压油缸工作使其斗体打开，并在自身重力的作用下切入到地面，在用遥控或手动的方法使液压油缸工作（使油缸向上收缩），是斗体的连接处的滑轮向上运动，从而使得斗体闭合而装满货物。当抓斗完全闭合后。以一定速度来提升提升索，将抓斗提升。在到达卸货地点上方时，用遥控或手动的方法使液压油缸工作，是斗体打开。型号 类型 抓取料重（t） 物料比重（t/m³） 自重（t） 容积（m³ ） 钢丝绳直径 滑轮直径 抓斗总高 ***大张开尺寸 滑轮倍率 开闭绳数 支持绳数 X3 轻型 0.18 0.6 0.68 0.3 11 150 1965 1200 2 1 1 XZ3 重型 0.3 1 0.9 0.3 11 150 1980 1200 2 1 1 X5 轻型 0.4 0.8 0.86 0.5 13 160 1980 1470 2 1 1 XZ5 重型 0.6 1.2 1.2 0.5 15 160 2160 1470 2 1 1 XCZ5 重型 0.8 1.8 1.45 0.5 15 160 2169 1470 2 1 1 X7 轻型 0.7 0.8 1.1 0.75 15 160 2175 1470 2 1 1 XZ7 重型 0.9 1.2 1.3 0.75 15 160 2175 1650 2 1 1 XCZ7 重型 1.34 1.8 1.7 0.75 15 160 3100 1650 2 1 1 XCZZ7 重型 1.6 2.4 2.04 0.75 19 180 2175 2000 2 1 1 X10 轻型 1 1 1.05 1 15 160 3100 2000 2 1 1 XZ10 重型 1.8 1.8 2 1 15 180 2400 2000 2 1 1 X15 轻型 1.5 1 1.8 1.5 15 180 2600 2300 2 1 1 XZ15 重型 2.7 1.8 2.5 1.5 15 200 2800 2300 2 1 1 XCZ15 重型 3.75 2.5 3.8 1.5 19.5 250 3200 2500 3 1 1 X30 重型 7.5 2.5 7 3 23.5 350 4300 3000 3 1 1 U73 重型 1.6 3.2 1.5 0.5 15 230 3071 2102 2 1 1 U74 重型 2.4 3.2 2.3 0.75 18 230 3470 2340 2 1 1 U64 重型 5 2.5 5.52 2 19.5 300 4345 3280 2 1 1 U65 重型 4 3.2 4.25 1.25 19.5 300 4075 2650 2 1 1 U80 轻型 9 1 6.2 9 23.5 400 6400 4280 3 1 1 U82 轻型 15 1 10.3 15 28 460 8000 5800 3 1 1 河南华工重型机械有限公司产品销售范围
